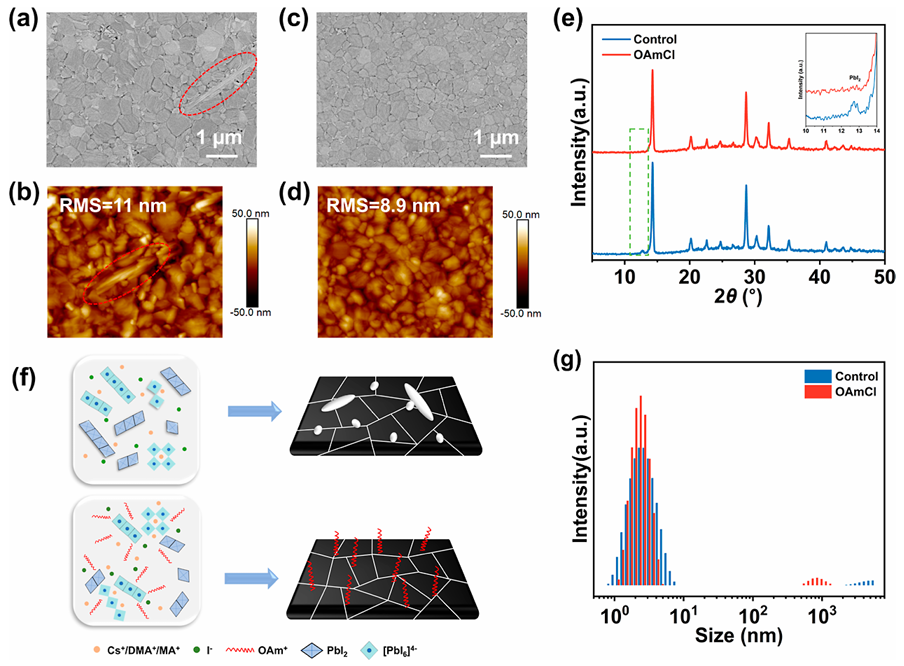

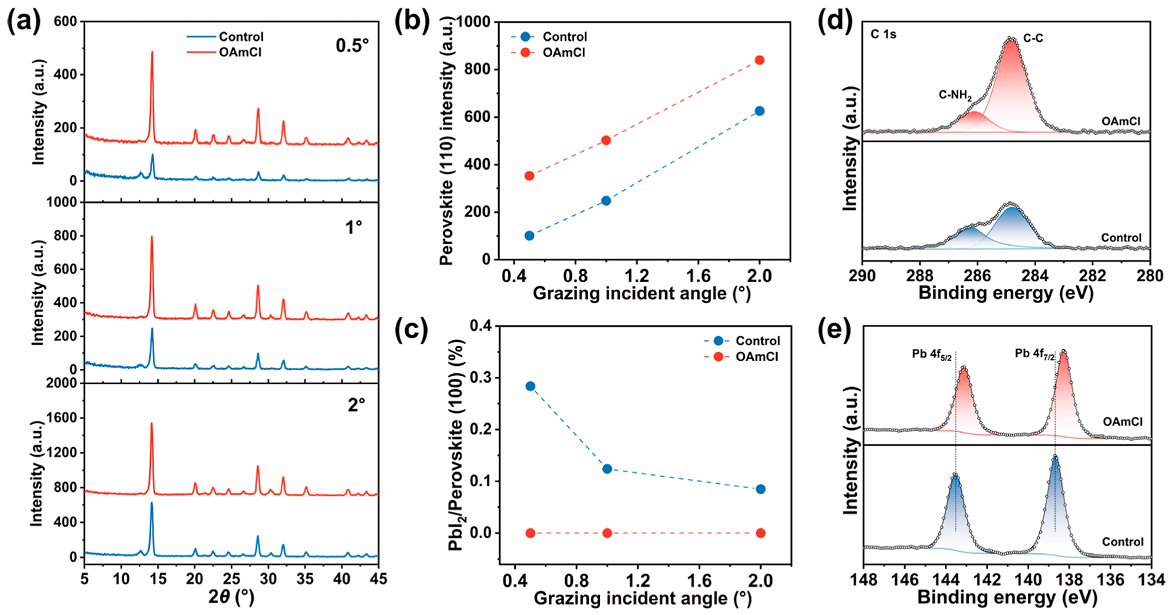

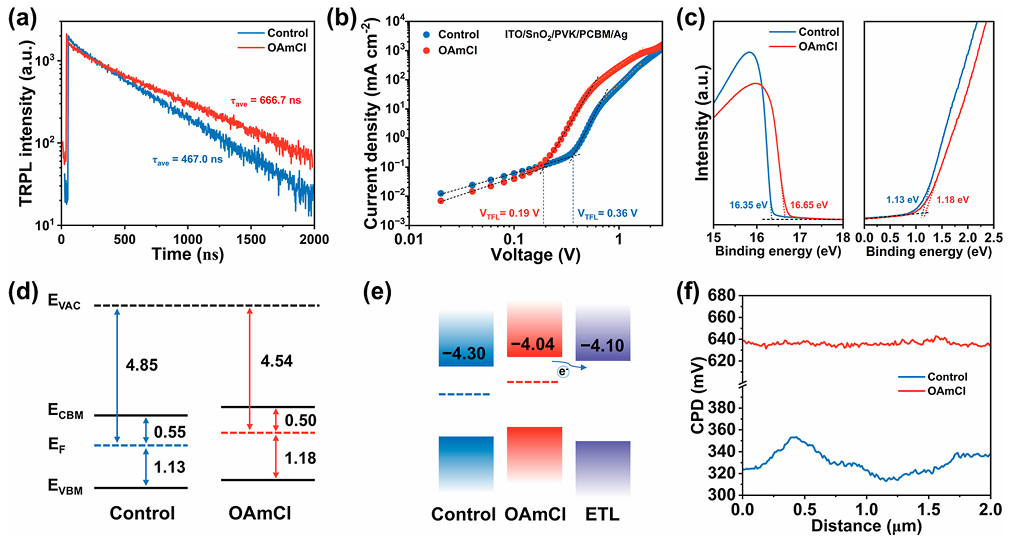

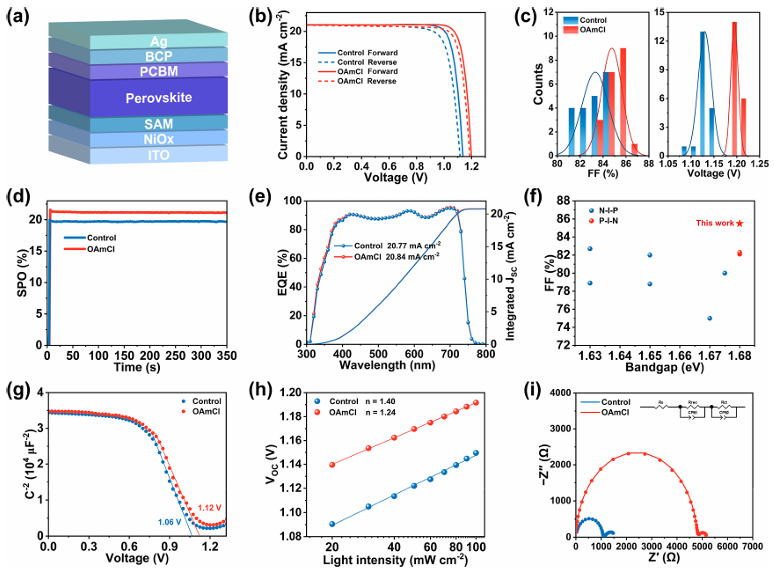

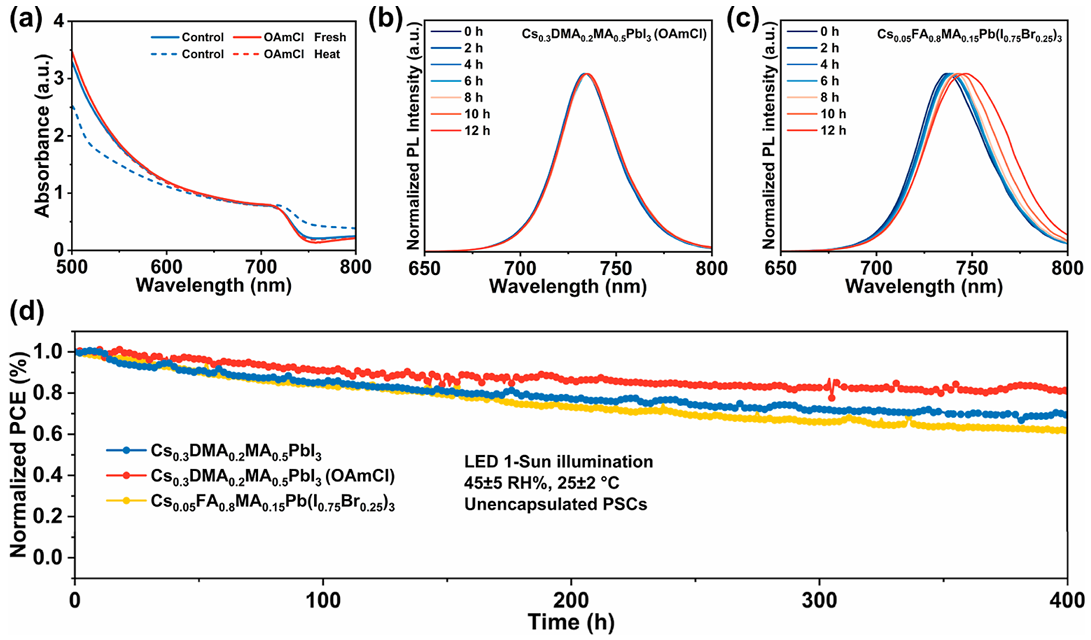

混合鹵化物寬帶隙鈣鈦礦廣泛用作疊層太陽能電池的頂電池吸收劑，表現(xiàn)出嚴(yán)重的光誘導(dǎo)鹵化物相偏析。一種可行的解決方案是利用純碘化物寬帶隙鈣鈦礦，本質(zhì)上是通過增加Cs含量而不是Br來實現(xiàn)帶隙加寬。然而，迄今為止報道的純碘寬帶隙鈣鈦礦太陽能電池的效率不如典型的混合鹵化物寬帶隙鈣鈦礦太陽能電池，這是由于復(fù)雜的成核和相變過程，導(dǎo)致純碘寬帶鈣鈦礦的結(jié)晶質(zhì)量差和缺陷態(tài)密度高。鑒于此，2025年3月11日南開大學(xué)石標(biāo)&張曉丹于ACS Nano刊發(fā)純碘體系1.68 eV帶隙鈣鈦礦太陽能電池的結(jié)晶調(diào)節(jié)，填充因子超過86%的研究成果，通過將硫氰酸鉛 (Pb(SCN)2)和油胺鹽酸鹽(OAmCl)與Cs0.3DMA0.2MA0.5PbI3鈣鈦礦前體相結(jié)合，獲得了均勻的相分布，從而增強了結(jié)晶性并減少了過量的鉛源缺陷。通過這種方法，所得薄膜質(zhì)量得到改善，表面本體缺陷減少，表面電子特性得到改善。因此，純碘化物寬帶隙鈣鈦礦太陽能電池的效率高達(dá)21.55%，填充因子極高，為86.03%，并且具有出色的光穩(wěn)定性。目標(biāo)薄膜在連續(xù)光照12小時（AM 1.5 G照明、氙燈、1個太陽）下基本沒有相分離。
