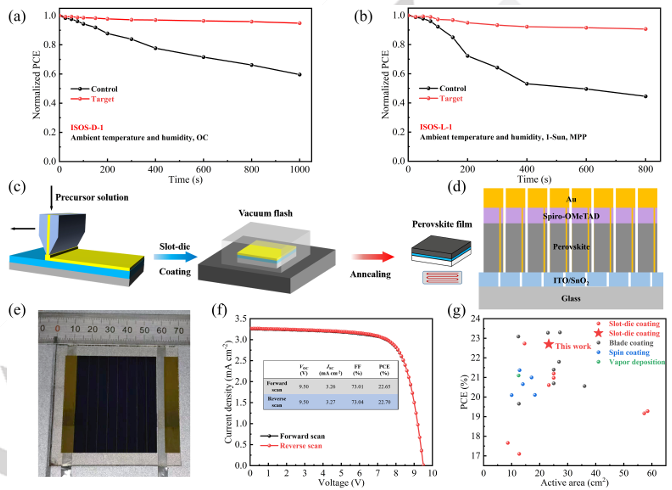

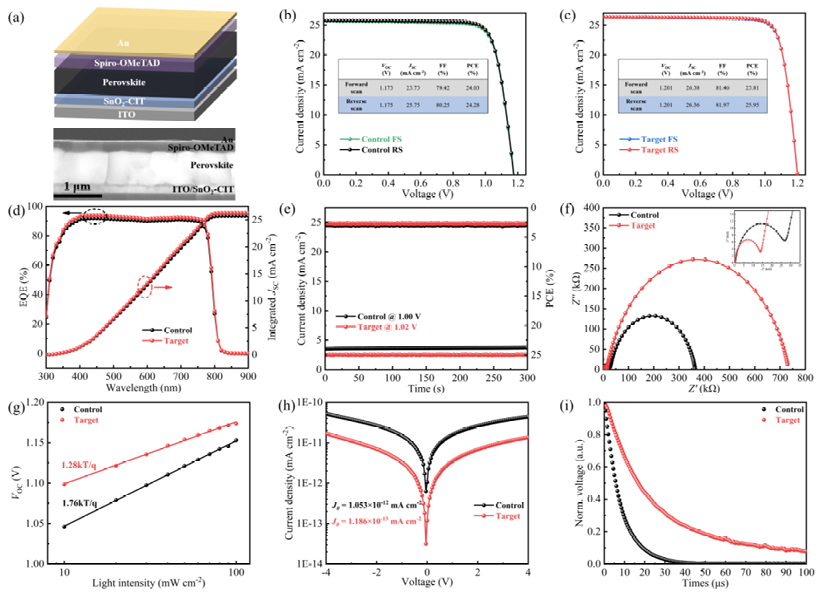

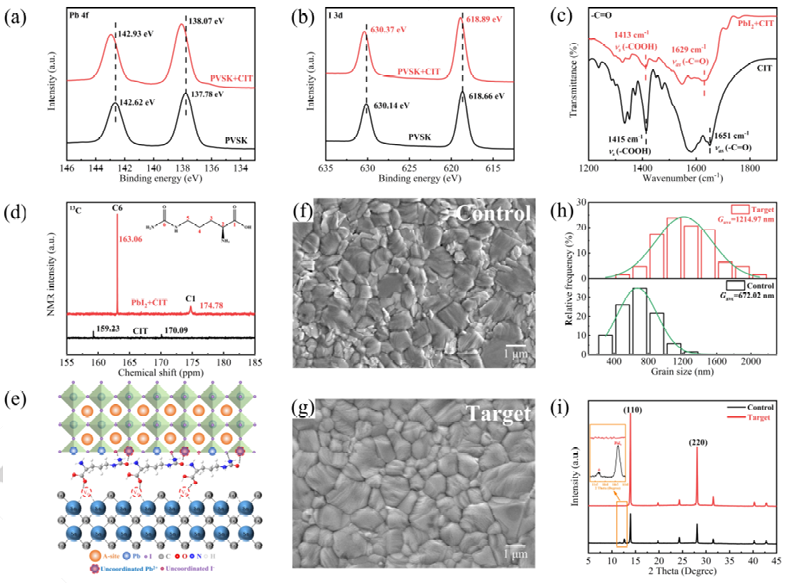

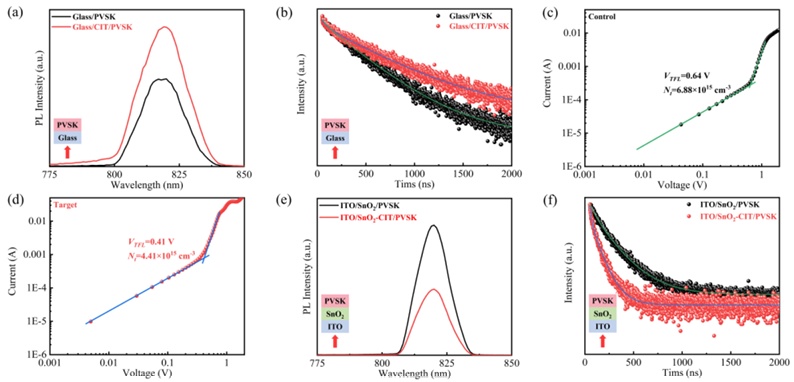

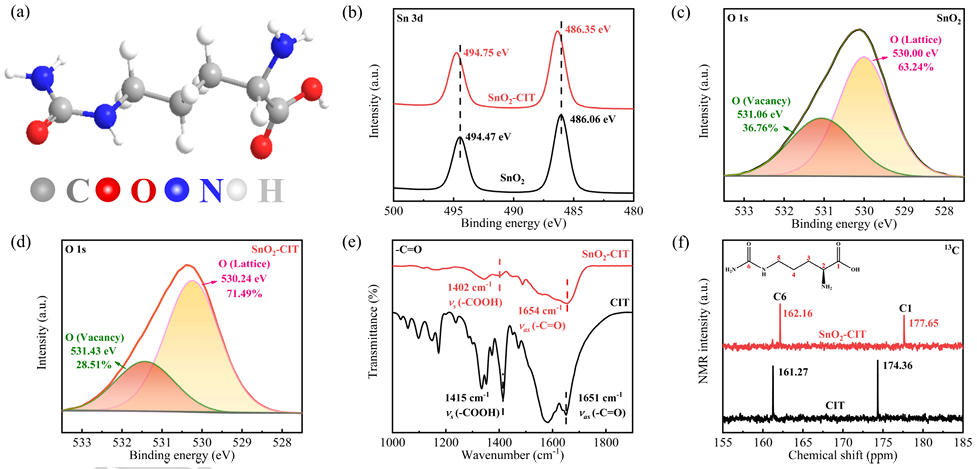

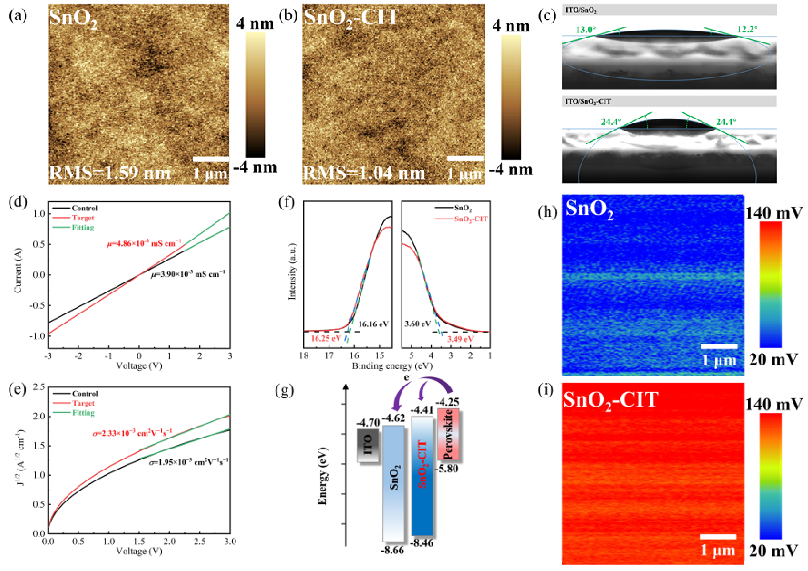

抑制SnO2與鈣鈦礦界面的缺陷對于制備具有商業(yè)化所需壽命和效率的大面積正式鈣鈦礦太陽能電池至關(guān)重要。鑒于此，2025年5月19日西安交通大學(xué)王棟東于Angew刊發(fā)利用L-瓜氨酸作為有效分子橋調(diào)控鈣鈦礦太陽能電池埋界面實現(xiàn)高效率和良好穩(wěn)定性的研究成果，本文報道了L-瓜氨酸（CIT）在SnO2膠體分散中的應(yīng)用，CIT含有氨基酸（-COOH，-NH2）和尿素（-NH-CO-NH2）基團，可作為分子橋調(diào)控SnO2/鈣鈦礦埋底界面。氨基酸基團可以與Sn⁴⁺有效配位，鈍化SnO2的氧空位缺陷；尿素基團可以與未配位的Pb²⁺和I^-相互作用。這些相互作用不僅提高了SnO2的電子遷移率，還有利于更大晶粒尺寸鈣鈦礦薄膜的形成。此外，它們還可以抑制過量PbI2和非光活性δ相的生成，從而抑制陷阱輔助非輻射復(fù)合。因此，CIT的加入有助于在鈣鈦礦太陽能電池中實現(xiàn)25.95%(0.07065 cm2)的最高能量轉(zhuǎn)換效率，并提升了存儲/光浸漬穩(wěn)定性。結(jié)合空氣中的無反溶劑狹縫涂布技術(shù)，太陽能組件(23.26 cm2)可實現(xiàn)22.70%的效率，這是迄今為止已報道的最高效率之一。
