結(jié)合溶液處理的膠體量子點（CQD）和有機分子的單片集成混合串聯(lián)太陽能電池（TSC）是一種很有前途的設(shè)備架構(gòu)，能夠補充對可見光的吸收。但是，有/CQD混合TSC的性能尚未超過單結(jié)CQD太陽能電池的性能。
近日，加拿大多倫多大學(xué)Edward H. Sargent，韓國浦項科技大學(xué)Taiho Park等人報道了通過使用由濺射的ZnO(s-ZnO)/ZnO納米顆粒（ZnO NPs）組成的堆疊結(jié)構(gòu)作為互連層（ICL）來防止丁胺（BTA）滲透到OPV層中，從而成功地修改了反向結(jié)構(gòu)。
通過引入s-ZnO/ZnO NPs堆疊層，有機前電池在CQD后電池制造后仍保持其特性。對于有機前電池，使用了中帶隙（Eg）聚合物供體（PTB7-Th）和超窄Eg非富勒烯受體（IEICO-4F），因此可有效吸收CQD后電池顯示低光的光吸收系數(shù)。

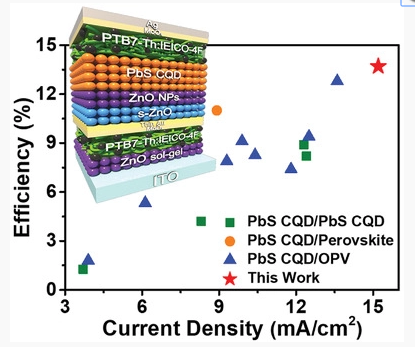

結(jié)果顯示，改進后的反向架構(gòu)可實現(xiàn)15.2 mA cm-2的短路電流密度（JSC），這是目前CQD TSC中是最高值，以及基于單片PbS-CQD的混合TSC的最高PCE值（13.7％）。此外，混合TSC在沒有封裝的環(huán)境空氣中存儲3000小時后仍保留了其初始PCE的84.4％。
Hong Il Kim, et al, Monolithic Organic/Colloidal Quantum Dot Hybrid Tandem Solar Cells via Buffer Engineering, Adv. Mater. 2020
DOI: 10.1002/adma.202004657
https://doi.org/10.1002/adma.202004657
主辦單位：遼寧優(yōu)選新能源科技有限公司 遼ICP備2023003043號
