錫鉛鈣鈦礦太陽能電池 (PSC) 的功率轉(zhuǎn)換效率 (PCE) 低于鉛電池，主要是因?yàn)殚_路電壓 (Voc) 損失較高。電氣通信大學(xué)Shuzi Hayase和Gaurav Kapil等人揭示了基于路易斯堿乙二胺的后處理，鈣鈦礦表面的 p 型轉(zhuǎn)變?yōu)?n 型。由于鈣鈦礦層表面費(fèi)米能級的上升，這種方法形成了梯度帶結(jié)構(gòu)，并將內(nèi)置電位從0.56增加到0.76 V，使Voc增加了100 mV以上。

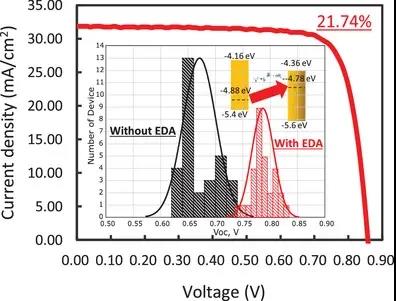

結(jié)果表明，EDA 可以通過將鈣鈦礦與氧隔離，并通過與表面配位不足的 Sn 鍵合來降低缺陷密度（Sn4+量）。從降低晶格應(yīng)變和 Urbach 能量的角度進(jìn)一步探討了 Br 陰離子在鈣鈦礦晶格中的作用。最后，使用帶隙為 1.25 eV 的鈣鈦礦吸光層獲得了 0.86 V 的高Voc，對應(yīng)于 0.39 V 的電壓損失，并且實(shí)現(xiàn)了迄今為止報道的 Sn-Pb PSC 的最高 PCE（21.74%）。

Kapil, G., Bessho, T., Maekawa, T., Baranwal, A. K., Zhang, Y., Kamarudin, M. A., Hirotani, D., Shen, Q., Segawa, H., Hayase, S., Tin-Lead Perovskite Fabricated via Ethylenediamine Inter Guides to the Solar Cell Efficiency of 21.74%. Adv. Energy Mater. 2021, 2101069.

https://doi.org/10.1002/aenm.202101069

https://onlinelibrary.wiley.com/doi/10.1002/aenm.202101069
