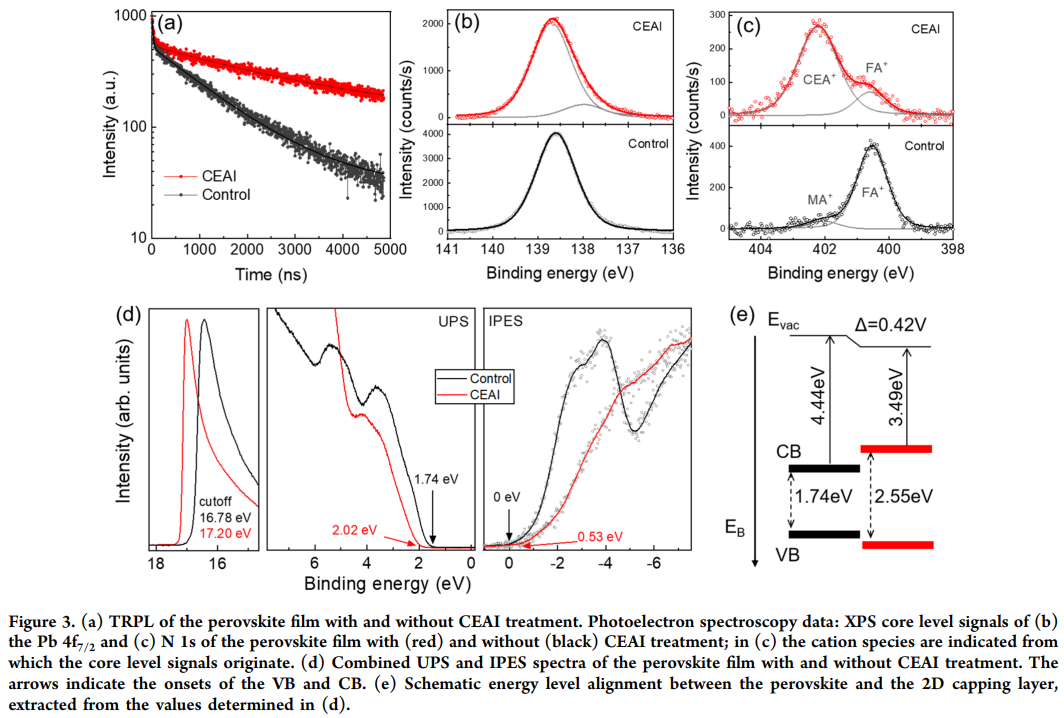

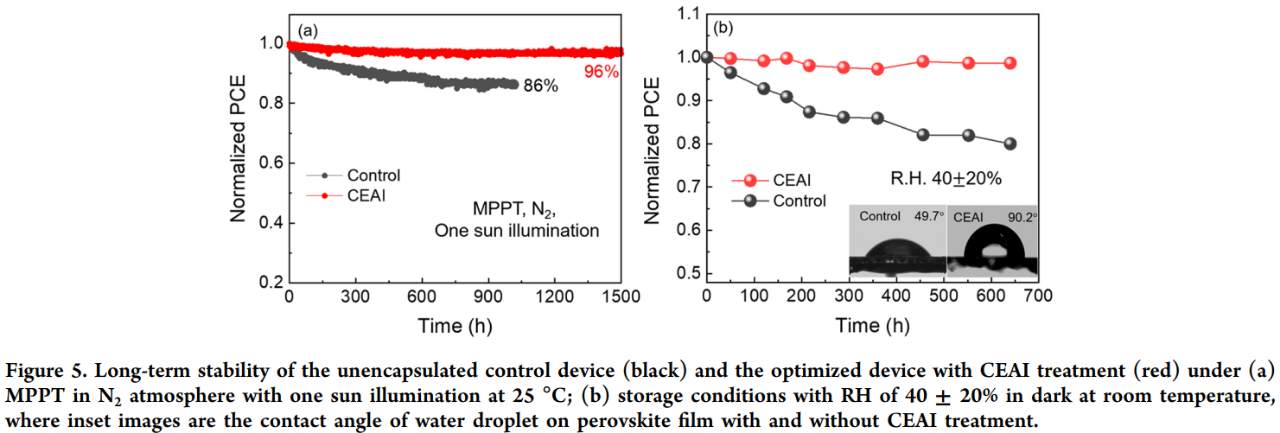

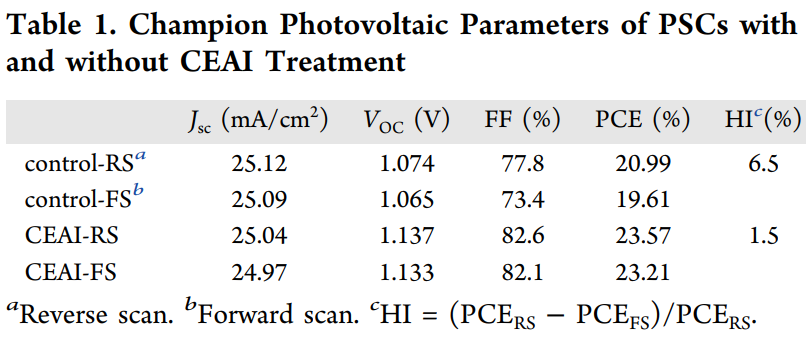

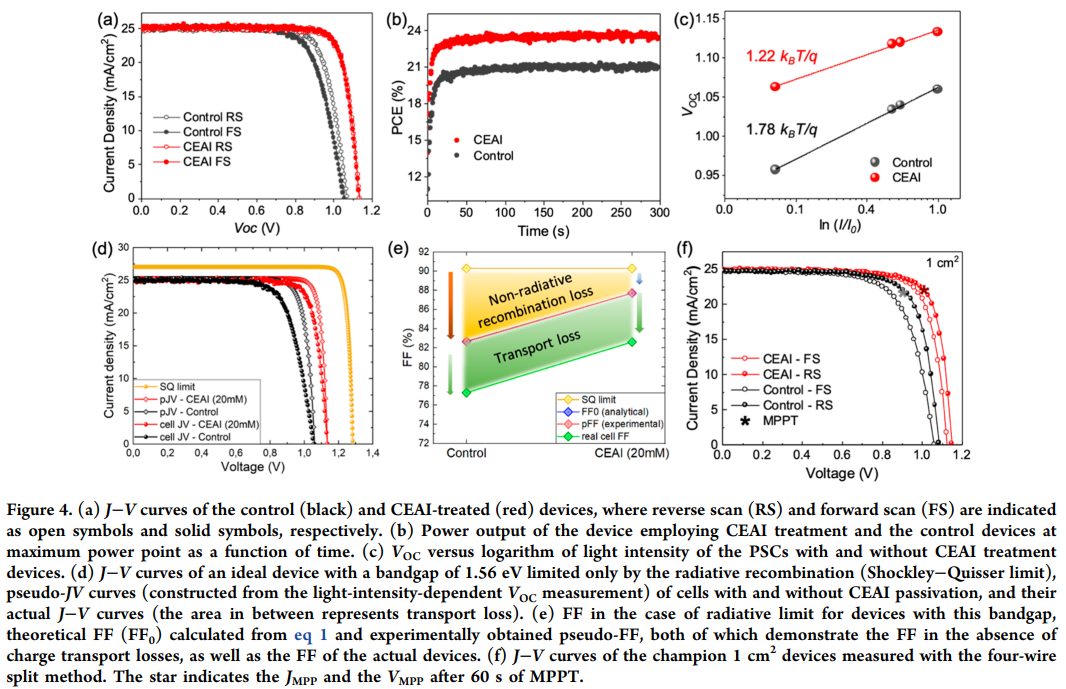

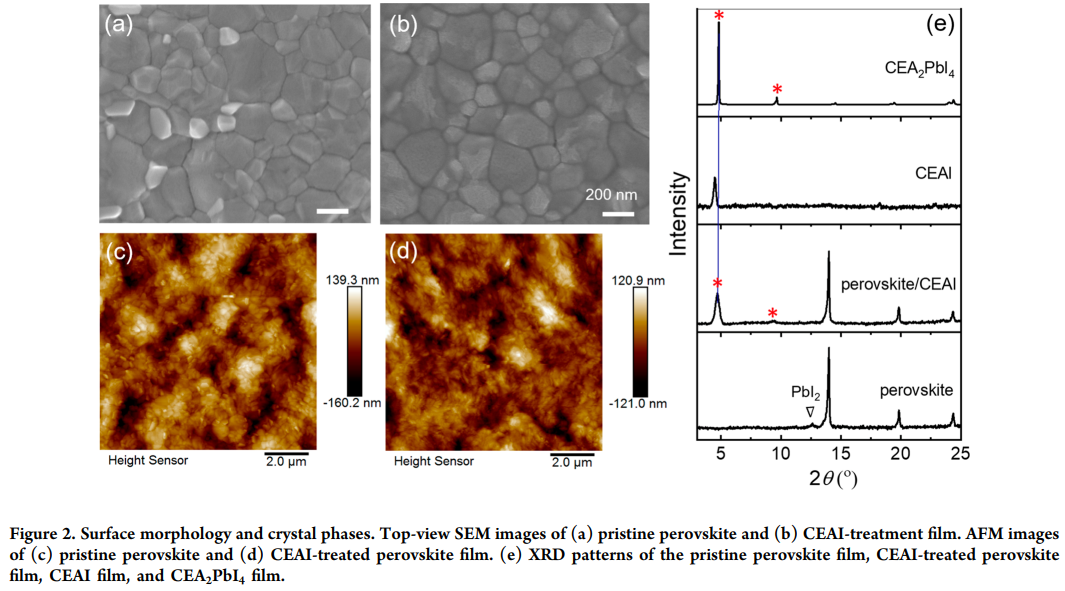

大量工作一直致力于最大限度地減少鈣鈦礦太陽能電池 (PSC) 的開壓損失，但目前填充因子仍然相對較低。這阻礙了鈣鈦礦太陽能電池在大面積組件中的進一步應(yīng)用。鑒于此，2021年10月15日瑞士洛桑聯(lián)邦理工學院Bowen Yang&Anders Hagfeldt團隊及其合作團隊于ACS Energy Letters刊發(fā)界面鈍化工程制備的鈣鈦礦太陽能電池填充因子超過 82%，正式器件具有出色的運行穩(wěn)定性的研究成果。采用新設(shè)計的銨鹽環(huán)己基乙基碘化銨 (CEAI) 進行鈣鈦礦和空穴傳輸層 (HTL) 之間的界面工程，將目標器件的填充因子提高到 82.6%，從而使 PCE 提高到 23.57%。這可能與通過形成 2D 鈣鈦礦夾層降低 3D 鈣鈦礦表面的陷阱輔助復(fù)合率有關(guān)。值得注意的是，2D 鈣鈦礦夾層的特性以及 CEAI 處理引入的環(huán)己基乙基也決定了表面疏水性的顯著增強，導(dǎo)致鈍化器件在最大功率點跟蹤下運行1500 小時后具有超過 96%的出色穩(wěn)定性。
