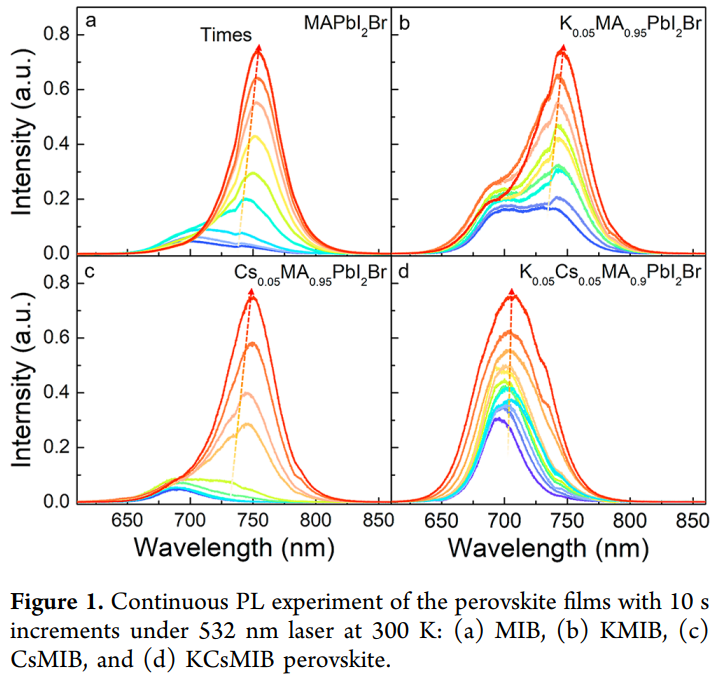

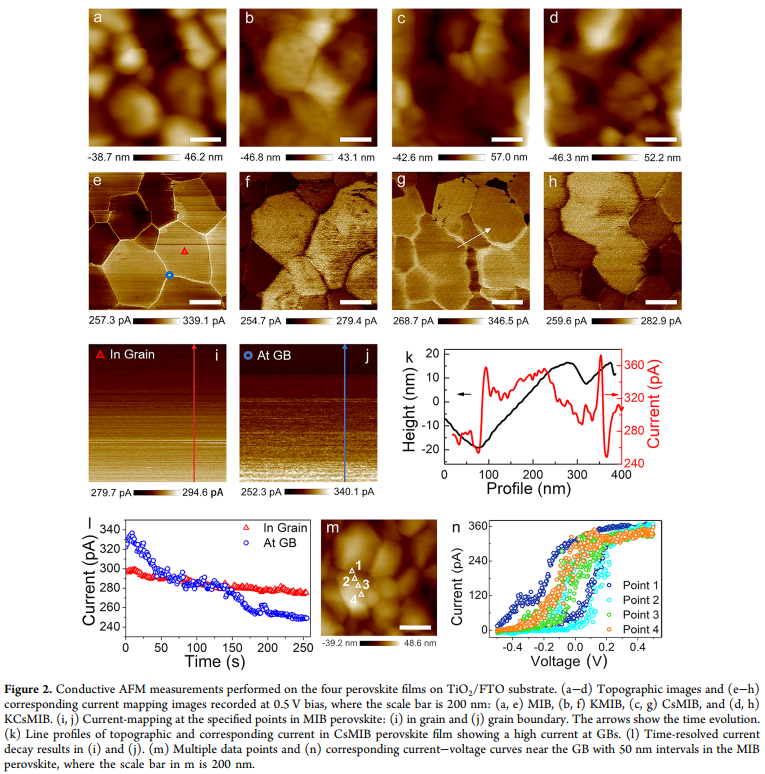

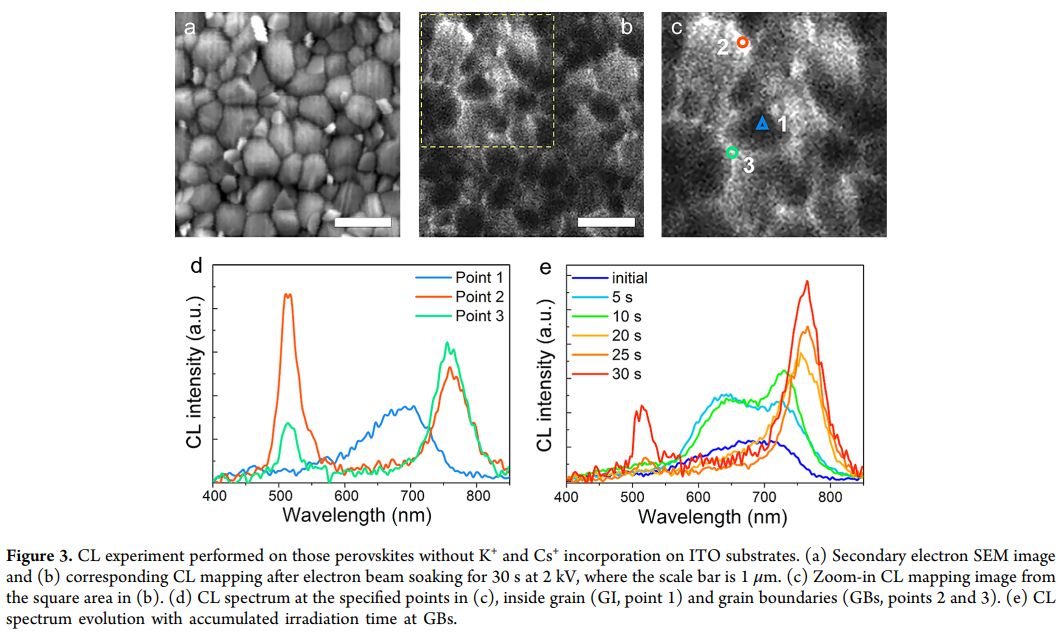

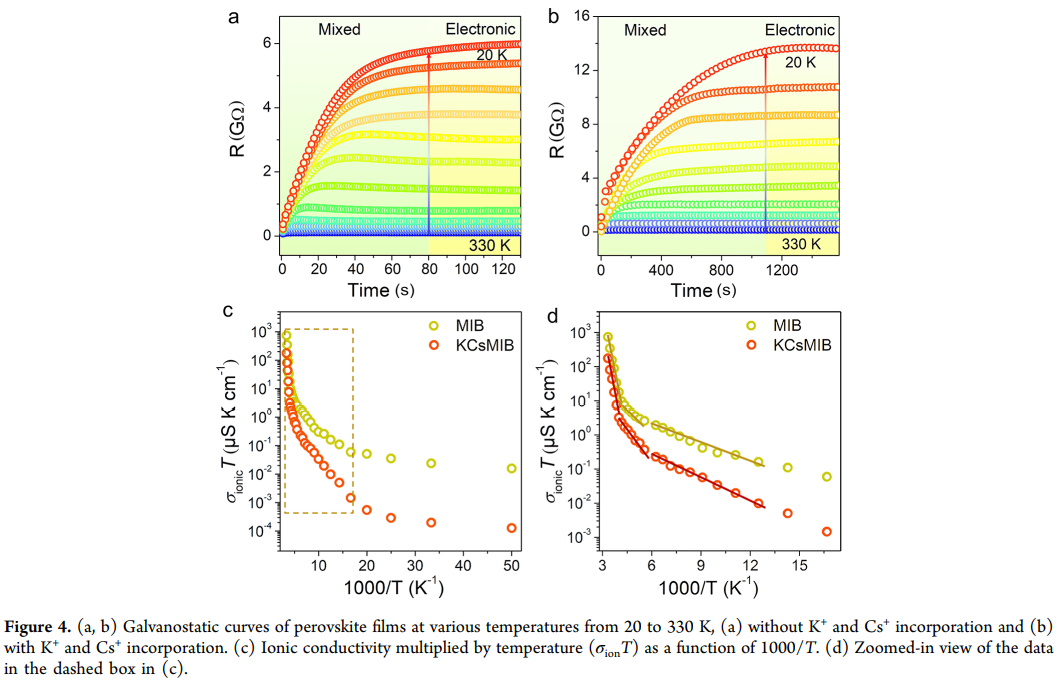

對(duì)鈣鈦礦內(nèi)部離子遷移的基本了解對(duì)于光伏的商業(yè)發(fā)展至關(guān)重要。然而，外部離子摻入的機(jī)制及其對(duì)離子遷移的影響仍然難以捉摸。鑒于此，2022年2月8日北京科技大學(xué)康卓&張躍院士于Nano Letters刊發(fā)全方位解讀混合鹵素鈣鈦礦中外離子鈍化離子遷移的研究成果。以K⁺和Cs⁺共摻入的混合鹵素鈣鈦礦為模型，通過(guò)多維表征方面解釋了外部離子對(duì)離子遷移行為的影響。光致發(fā)光演化和原位動(dòng)態(tài)陰極發(fā)光行為揭示了空間效應(yīng)對(duì)相偏析抑制的影響。通過(guò)可視化的表面電流映射、局部電流滯后和時(shí)間分辨電流衰減證明了平面效應(yīng)對(duì)沿晶界的電流抑制。并且通過(guò)低溫電子定量也探索了單個(gè)離子對(duì)活化能增量的點(diǎn)效應(yīng)。所有這些結(jié)果充分證明了鈍化的離子遷移導(dǎo)致鈣鈦礦的相穩(wěn)定性最終得到改善，其根源在于各種離子遷移能壘。
