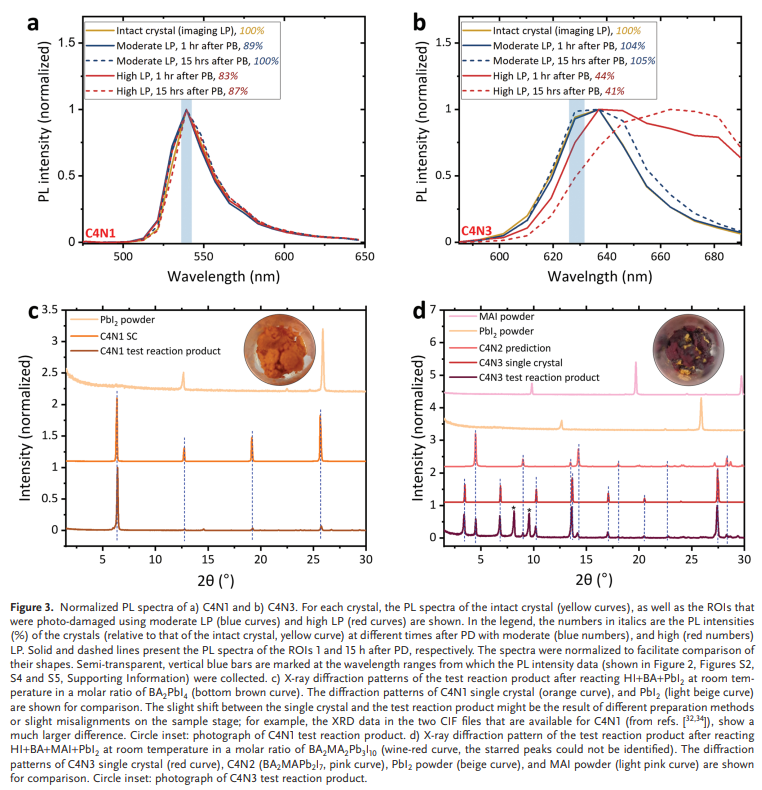

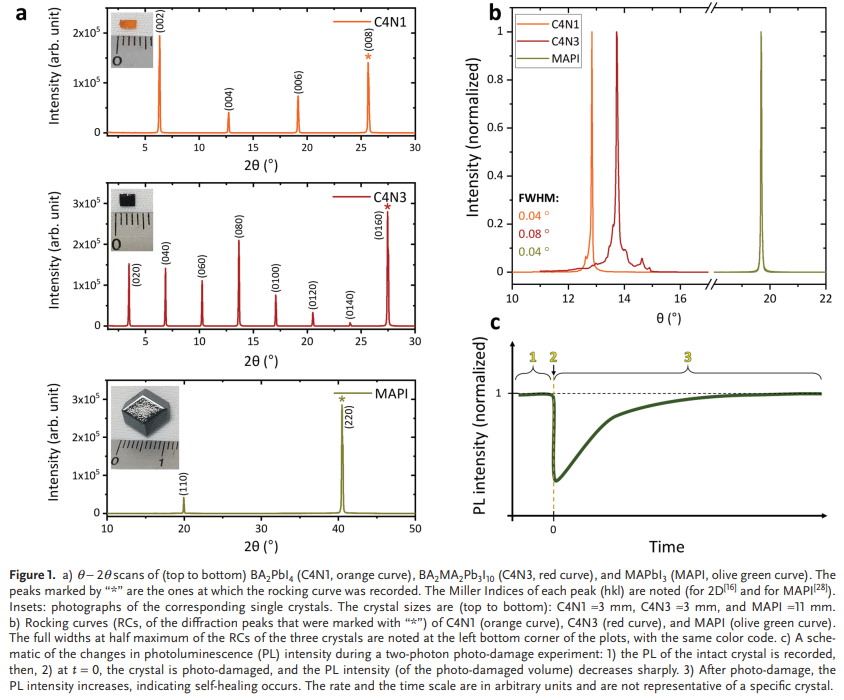

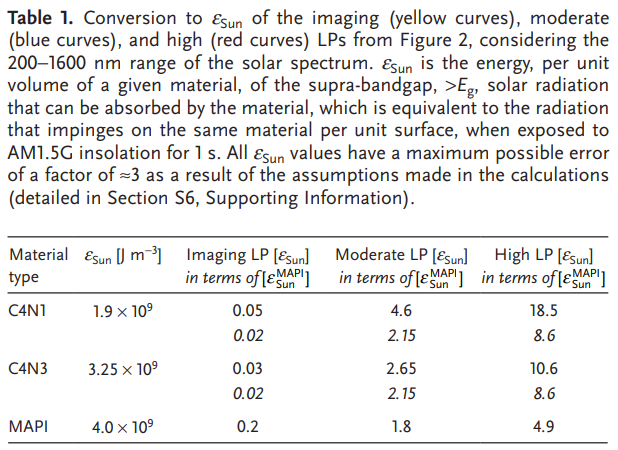

在環(huán)境保護的鈣鈦礦太陽能電池中為鈣鈦礦活性層添加二維鈣鈦礦可以顯著提高其穩(wěn)定性，但迫使鈣鈦礦進入2D結構的大陽離子的疏水性并不明顯。據(jù)報道，雙光子共聚焦顯微鏡的結果研究了單晶內(nèi)部二維鈣鈦礦的固有光穩(wěn)定性。與三維鈣鈦礦晶體相比，二維鈣鈦礦晶體具有更高的光穩(wěn)定性，并且在一些太陽等效條件下，光損傷后可以有效地自我修復。鑒于此，2022年3月11日以色列魏茨曼科學研究所Sigalit Aharon&Gary Hodes&David Cahen團隊于AFM刊發(fā)2D鈣鈦礦比3D鈣鈦礦更能自愈光損傷的研究成果。使用光致發(fā)光 (PL) 強度（作為光損傷后時間的函數(shù)）和光譜，比較了2D (C4H9NH3)2PbI4、2D/3D (C4H9NH3)2(CH3NH3)2Pb3I10 和 3D MAPbI3 的自愈動力學。在這些鈣鈦礦之間發(fā)現(xiàn)了對不同程度的光損傷的光損傷響應和自愈能力的差異?；谶@些發(fā)現(xiàn)，提出了一種二維鈣鈦礦可能的光損傷和自愈的化學機制：層狀晶格排列限制了降解產(chǎn)物的外擴散，促進了損傷逆轉，從而提高了二維鈣鈦礦的光穩(wěn)定性和自愈性。層狀結構對光損傷的恢復能力意味著將其增加的穩(wěn)定性轉移到用它們制成的器件上，例如太陽能電池和發(fā)光二極管。
