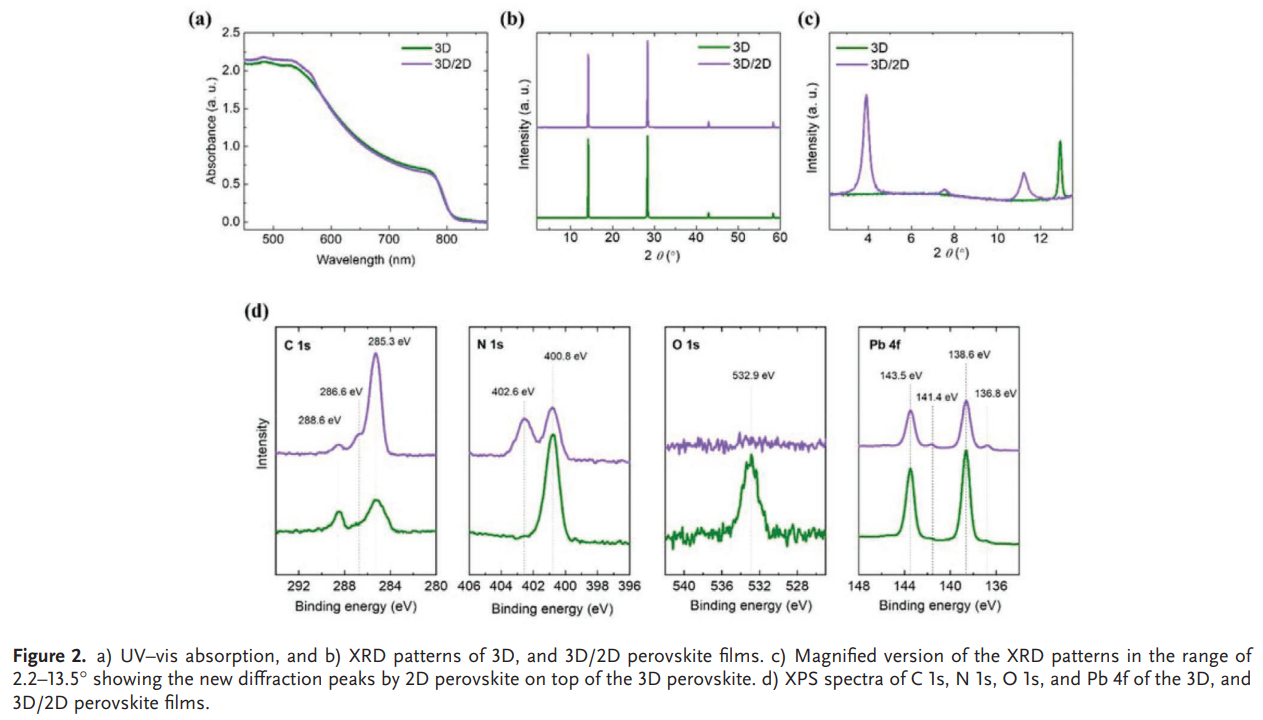

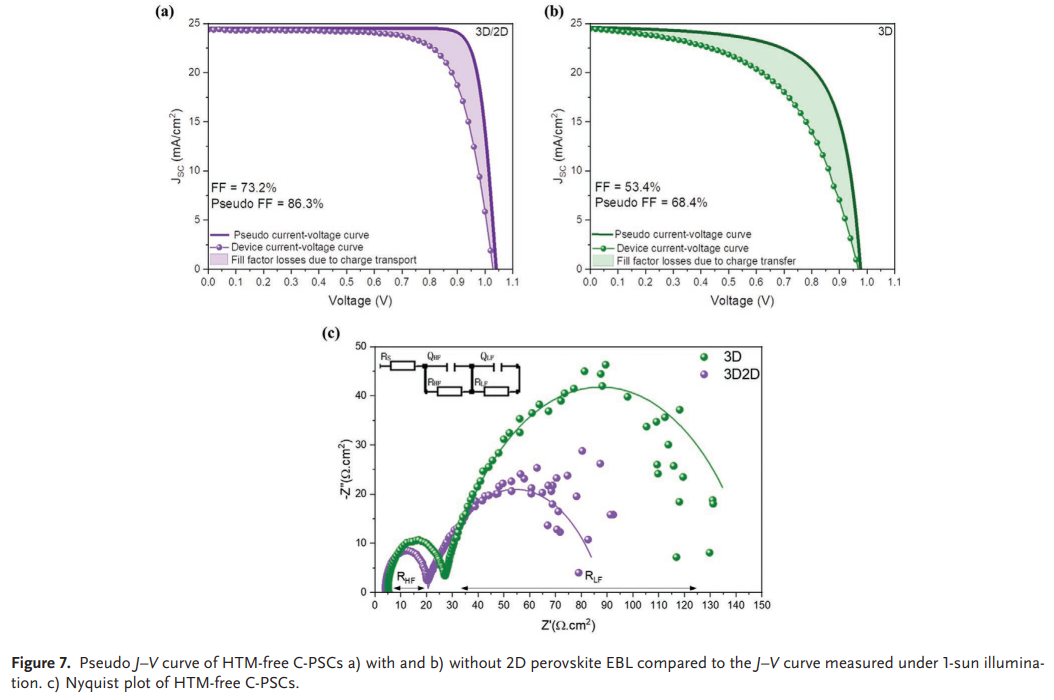

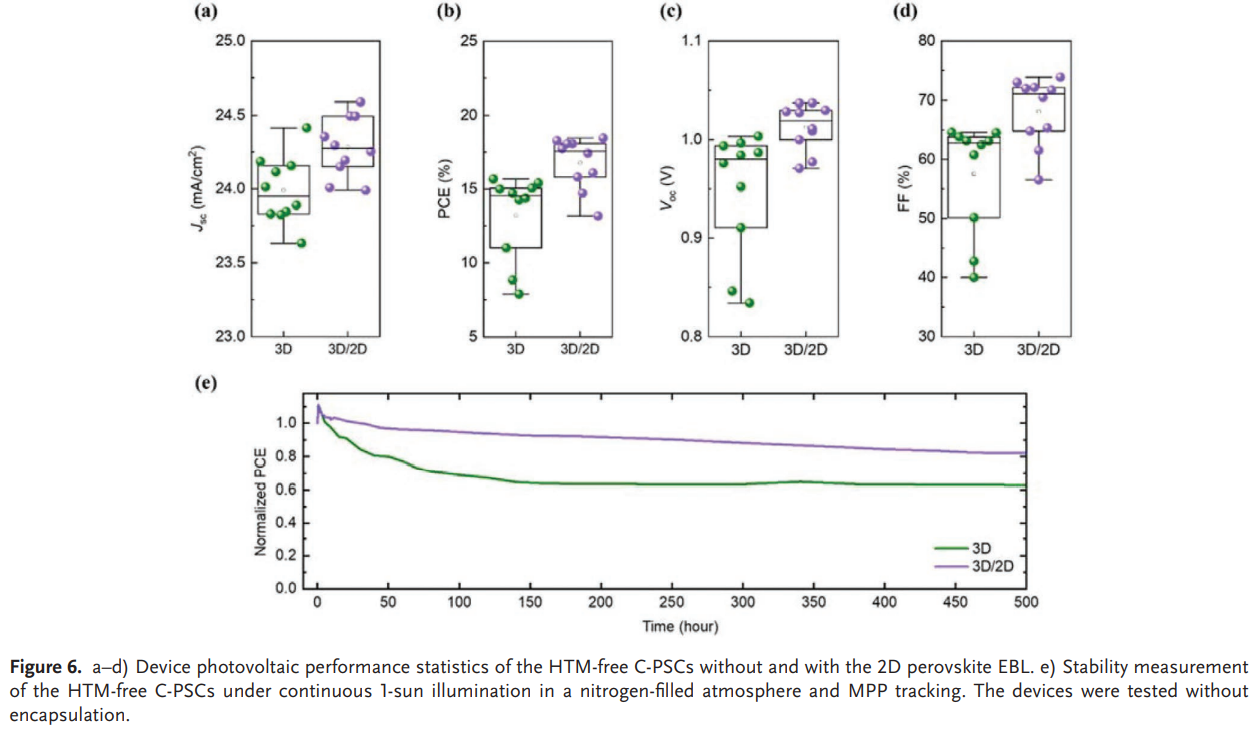

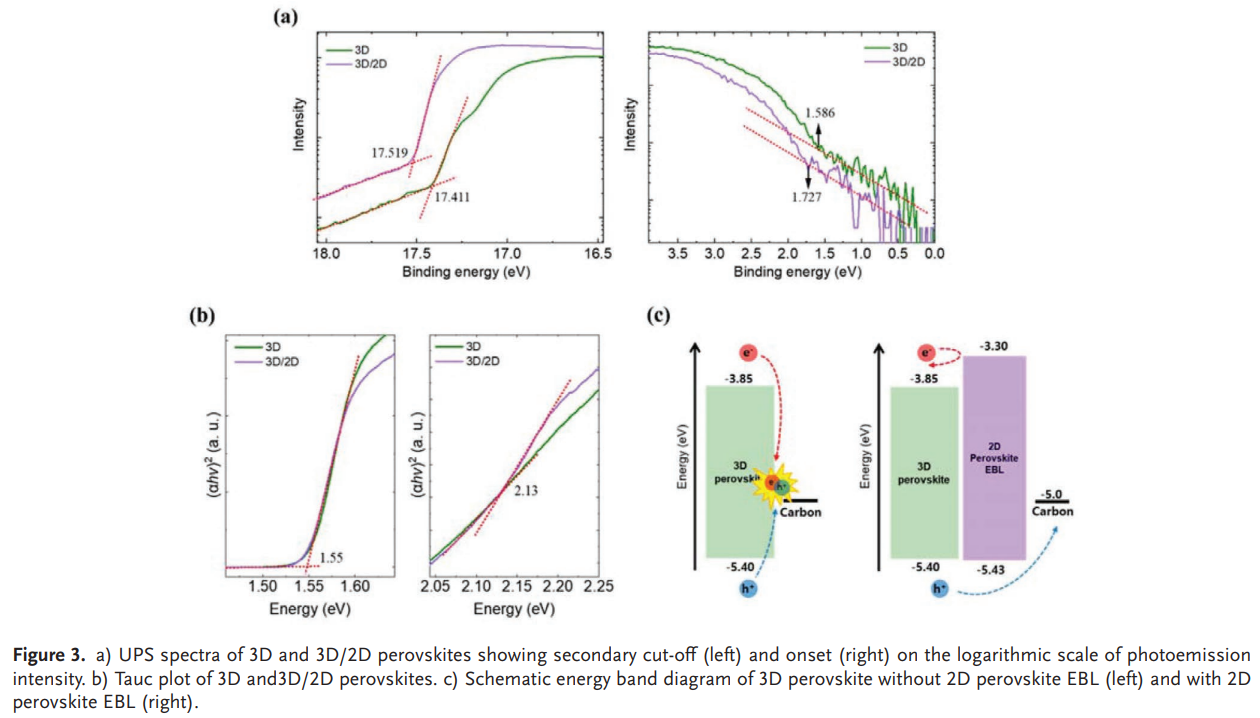

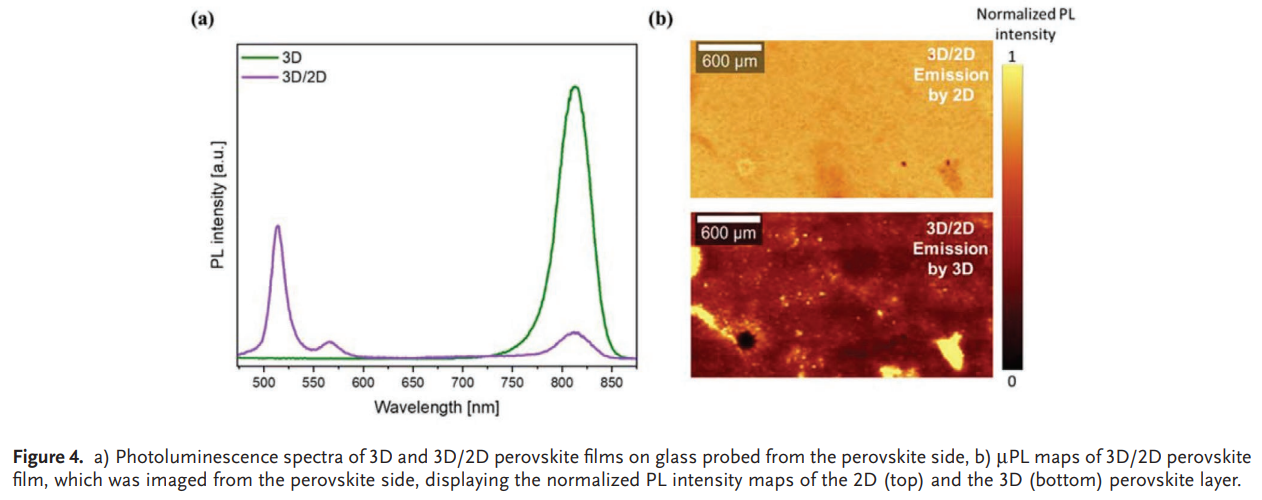

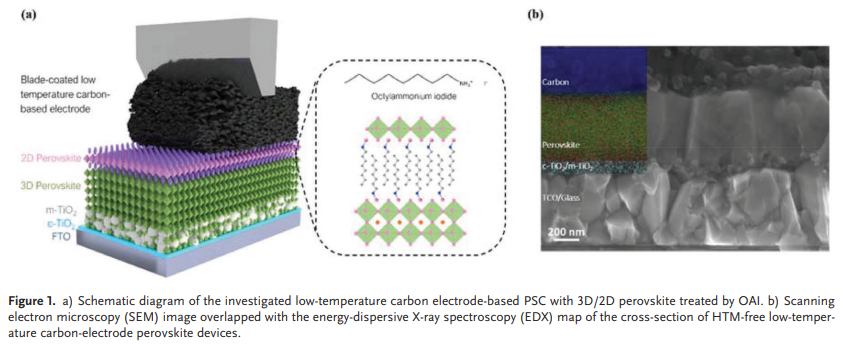

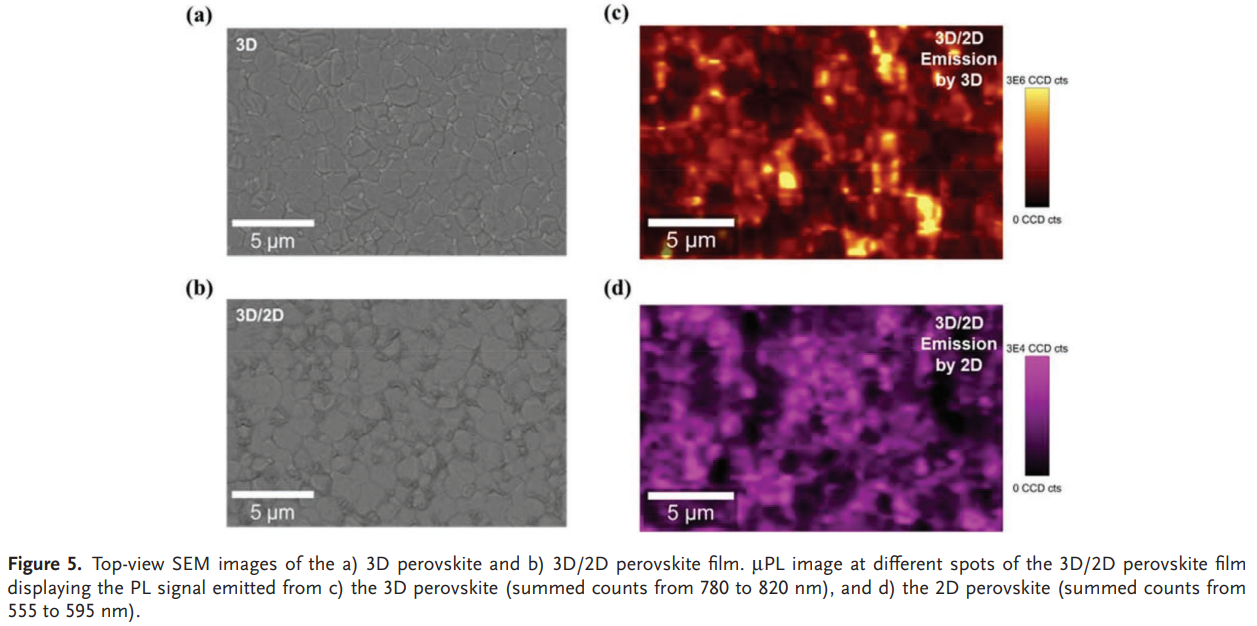

界面工程和鈍化是實(shí)現(xiàn)光伏器件高效率的關(guān)鍵因素。雖然用于無空穴傳輸材料(HTM)鈣鈦礦太陽能電池(PSC)的印刷碳-石墨背電極由于加工成本低和非凡的穩(wěn)定性而吸引著鈣鈦礦太陽能電池的快速商業(yè)化，但迄今為止，該器件架構(gòu)在背電極界面遭受嚴(yán)重的性能損失。鑒于此，2022年4月16日德國(guó)弗勞恩霍夫太陽能系統(tǒng)研究所Lukas Wagner團(tuán)隊(duì)&瑞士洛桑聯(lián)邦理工學(xué)院Hobeom Kim團(tuán)隊(duì)于AEM刊發(fā)的研究成果。引入了二維鈣鈦礦鈍化層作為該界面處的電子阻擋層 (EBL)，以顯著降低界面復(fù)合損失。二維鈣鈦礦電子阻擋層的形成通過X射線衍射、光電子能譜和先進(jìn)的光譜分辨光致發(fā)光顯微成像技術(shù)得到證實(shí)。通過電化學(xué)阻抗譜和JSC-VOC測(cè)量來量化降低的損耗，從而提高填充因子和開路電壓。這使得使用二維鈣鈦礦作為電子阻擋層 的無HTM鈣鈦礦太陽能電池的效率達(dá)到18.5%，為報(bào)告最高值之一，并顯著提高了器件穩(wěn)定性。
