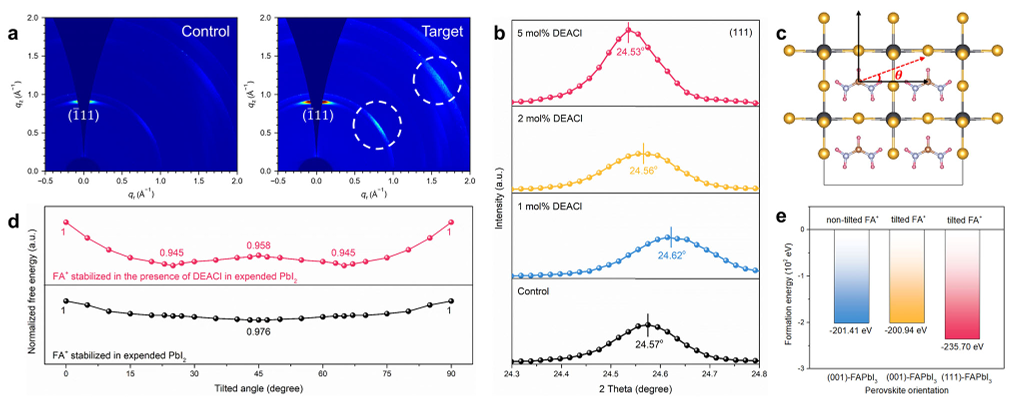

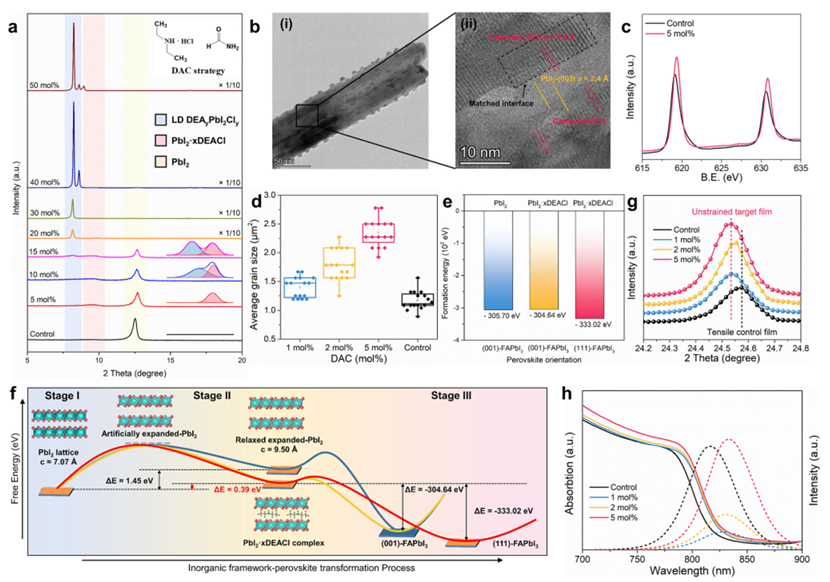

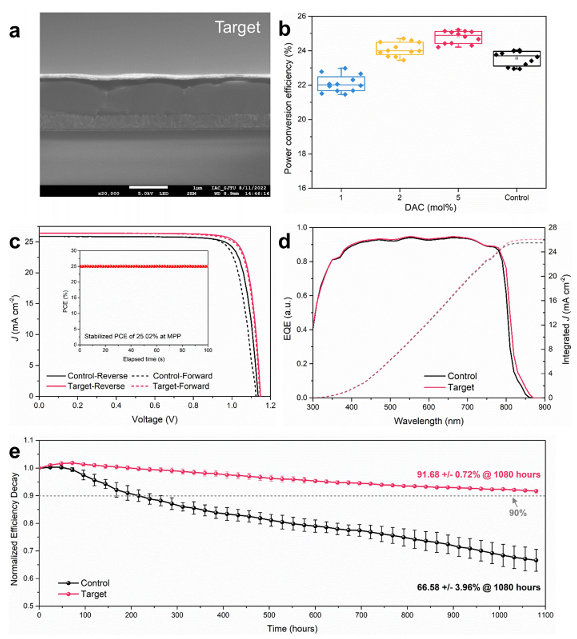

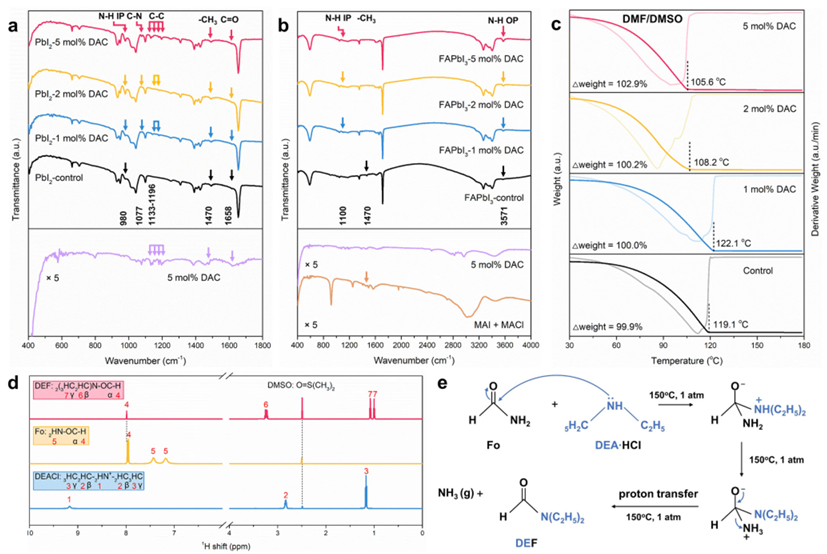

純黑相FAPbI3因其理想的帶隙(Eg)和高熱穩(wěn)定性而一直受到人們的追捧。鑒于此，2025年3月27日上海交通大學(xué)韓禮元于AM刊發(fā)可分解添加劑組合為鈣鈦礦太陽能電池提供純凈穩(wěn)定的α相FAPbI3的研究成果，本文報道了一對包含二乙胺鹽酸鹽(DEACl)和甲酰胺(Fo)的犧牲劑，它們可以誘導(dǎo)黑相FAPbI3沿(111)取向生長，并在鈣鈦礦退火過程中通過氨解反應(yīng)消失，使FAPbI3的Eg保持在1.49 eV。此外，由于FA⁺的傾斜，發(fā)現(xiàn)目標(biāo)FAPbI3的拉伸應(yīng)變隨著黑相的穩(wěn)定而減輕?；诩儍舴€(wěn)定的黑相 (111)-FAPbI3的器件分別實現(xiàn)了25.2%和24.2%（認(rèn)證為23.51%）的功率轉(zhuǎn)換效率，孔徑面積分別為0.09和1.04 cm²。在1個太陽光照（100 mW cm^?2）下以最大功率點運行1080小時后，器件保持了初始效率的91.68±0.72%。
